(一)、WA型加药装置

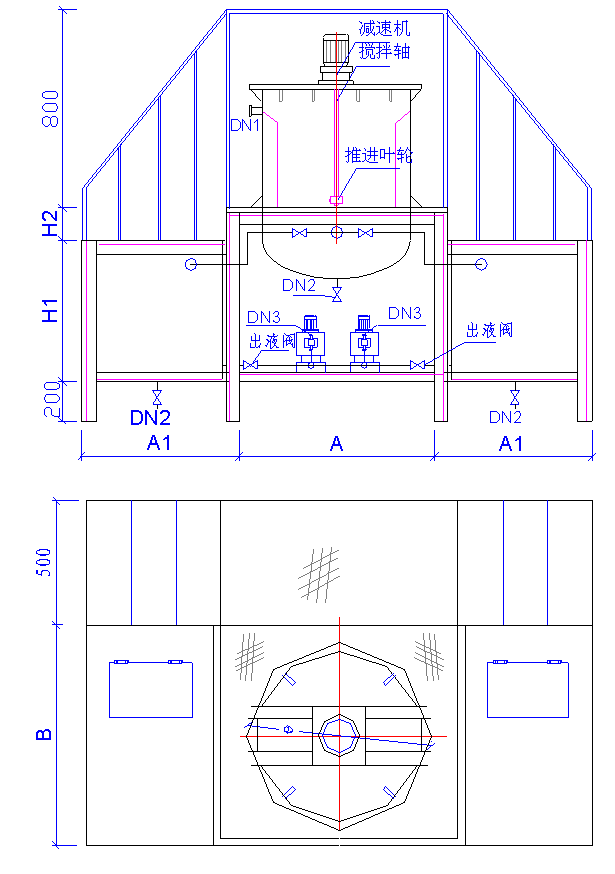

WA-I型II型加药装置参数表
搅拌机型号 | WA-I | WA-II | |||||
投加流量L/h(压力1Mpa以内) | 50 | 80 | 100 | 50 | 100 | 200 | |
计量泵功率kw/h(380V电压) | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.55 | |
搅拌机功率kw/h(220V电压) | 0.37 | 0.37 | 0.55 | 0.37 | 0.55 | 0.75 | |
搅拌桶直径（mm） | Φ | 800 | 1000 | 1200 | 800 | 1000 | 1200 |
搅拌机机架宽（mm） | A | 1000 | 1200 | 1400 | 1350 | 1350 | 1400 |
存药箱宽（mm） | A1 | 500 | 600 | 700 | 500 | 600 | 700 |
存药箱高（mm） | H1 | 800 | 1000 | 1000 | 800 | 1000 | 1000 |
桶距平台高（mm） | H2 | 200 | 200 | 250 | 200 | 200 | 250 |
存药箱长（mm） | B | 1000 | 1300 | 1500 | 1000 | 1300 | 1500 |
溢流管（mm） | DN1 | 25 | 25 | 40 | 25 | 40 | 40 |
放空管（mm） | DN2 | 25 | 25 | 25 | 25 | 25 | 25 |
出药液口（mm） | DN3 | 15 | 15 | 15 | 15 | 15 | 15 |

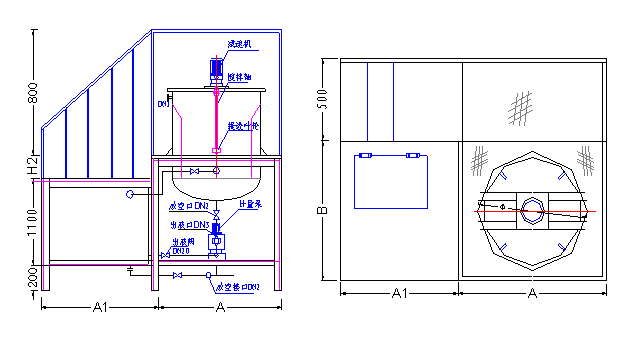

WA-I型外型图
（二）、JY仿美加药装置
1、工艺结构说明：
JY加药装置有三种型号，都由三大部份组成：
a.JY 搅拌系统 b.溶液槽 c.计量投加设备
现分别论述如下：
（1）JY-I、II型工艺说明：
搅拌机：是采用推进式叶轮搅拌，叶轮为三叶轮式，叶轮和搅拌轴一般采用不锈钢制造，特殊情况下也可以制造成玻璃钢，其作用是使投加的溶质和水（溶剂）按照一定的比例配制后使其能充分混合。
溶液槽：用于存放已经搅拌的溶液，供投加装置使用，同时保证投加设备可以连续工作。
计量投加装置：采用不锈钢计量泵，流量可无级定量调配，直供投加点使用。
（2）JY-III型工艺说明：
搅拌机：有搅拌槽和搅拌装置组成。搅拌槽内衬玻璃钢，搅拌方式采用推流式叶轮搅拌，其作用是将投加的溶质与水（溶剂）按照一定的比例配制后能够得到充分混合。
溶液槽：有正、副溶液箱二组构成，正溶液箱为设备正常工作时连续使用，副溶液箱为非连续投药情况中备用，使投药过程可以连续运行，溶液箱和搅拌槽都是独立的系统，均可以独立使用。正副溶液箱也可分别存放两种药剂，某种场合可以同时投加。
计量投加装置：两溶液箱的溶液，采用流量计计量，塑料泵投加，并均与其中任何一只单独使用。也可选用大流量计量泵投加，根据要求定选。
2、规格性能表：
项目 型号 | 外形尺寸 （长×宽×高） （毫米） | 药剂投 加 量 （升/时） | 投 加 方 法 | 搅拌机 功率 （千瓦） | 计量泵 功率 （千瓦） | 搅拌槽 功率 （升） | 溶液槽 容积 （升） |

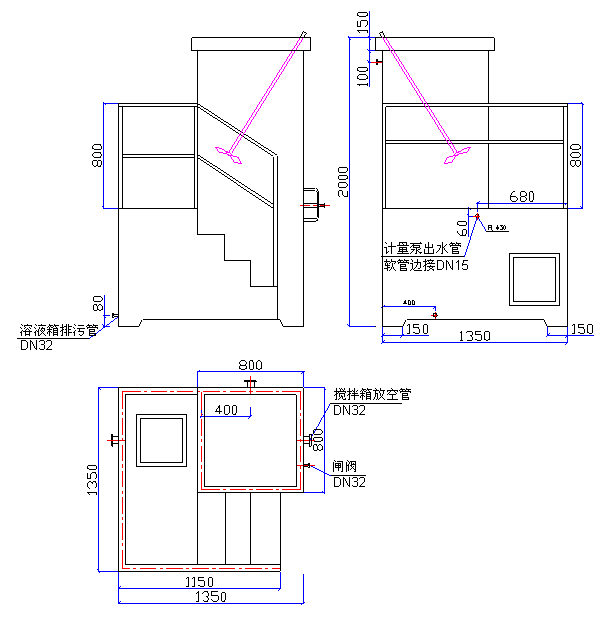

JY-I | 1350×1350×2000 | 0~20 | 计量泵 | 0.37 | 0.37 | 500 | 600 |
JY-II | 1350×1350×2000 | 0~200 | 计量泵 | 0.37 | 0.37 | 500 | 1000 |
JY-III | 2200×1400×2200 | 0~1000 | 塑料泵及 流量计 | 0.37 | 0.18 | 600 | 500＋1200 |
设备选用及使用说明：
一、选用时首先要根据投加溶液量来确定选用规格，再根据投加点要求，确定投加点方式，投加方式可参考说明书使用示意，一般选用两台，其中一台工作，一台备用。（选用III型时，可以不考虑备用）
二、使用时，首先在搅拌槽内注入水（溶剂）定量加入药剂或溶质，启动搅拌机，根据溶液和溶质搅拌要求。待搅拌完成后关闭搅拌机，打开闸阀把搅拌液放入溶液槽内。将计量泵调到所需投加药量，可以开始投药工作。在投药过程中，搅拌机和计量泵系统可以同时工作，以达到连续投药的效果。在连续工作时注意：溶液搅拌槽内的搅拌液放入溶液槽外设有视镜，应该注意液面高度不得超过境界线上。
三、设备只需放置在平整的地坪上即可投入工作，可放置在室内或室外，但是本设备在操作使温度不能低于零下5度，否则应该考虑设备保温。
（三）ZJ型自动加药装置
1、适用范围：
（1）给水净化处理过程中，用于溶液硫酸铝、明矾、碱式氯化铝、硫酸亚铁、三氯化铁等混凝剂和投加。
（2）在钠离子交换法进行水质软化中，用于制备食盐、再生溶液。
（3）在污水处理的气浮、沉淀工艺中，用于硫酸铝、碱式氯化铝、硫酸亚铁、三氯化铁等的溶解和投加。
（4）其他水处理中，如中和、水质稳定、锅炉水处理等用于溶解固体氢氧化钠、氢氧化钙、苏打以及磷系、钼系等盐类化合物。
（5）给水消毒时，可用制备和投加漂白粉消毒液。故本机不但可用于水处理混凝沉淀、也可以用水的消毒。
2、主要特点：
（1）在药剂室和药液室之间设置了过滤装置，因而药液在进入药液室前进行了过滤，除去了药剂溶解后遗下的残渣，免去了一般投药设备，被残渣堵塞投配管道的弊端，保证了整个药液投加系统正常的进行工作。
（2）利用水泵的循环水系统不断的对药剂进行淋滤直至药剂全部溶解为止。
（3）该机高度低，占地小，安装移动都放便。就位后，只要接上水、电即可使用，操作管理简单，将大大地减少操作人员的劳动强度。
（4）该机还装有过滤装置的反冲洗系统，这就使过滤装置的正常运行有了可靠的保证。
